Towards High-Goodput LLM Serving with Prefill-decode Multiplexing

点击在新标签页中打开 PDF

Background

LLM 服务

大语言模型（LLM）服务必须满足预填充prefill和解码阶段decode的服务等级目标（SLO）

• 预填充prefill：是input，是计算密集型的，计算需求随着输入长度线性增长。produce first token
• 解码decode：是output，是内存密集型的。iteratively generates the remaining tokens.

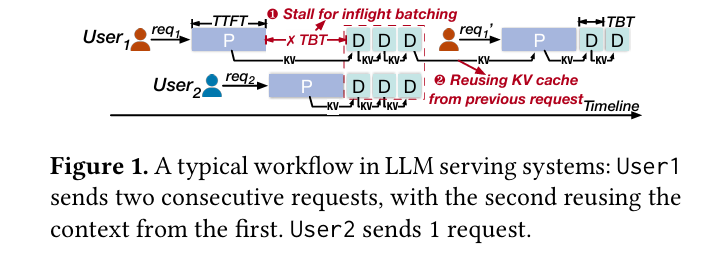

一个典型 LLM serving 系统里，请求不是孤立执行的，而是会混合执行 prefill、decode、KV cache 复用和 batching。

• P 表示 Prefill 阶段：模型一次性处理输入 prompt / 上下文，生成第一个 token，同时建立 KV cache。
• D 表示 Decode 阶段的一次迭代：每次 decode 通常只生成一个新 token，然后把这个 token 的 KV 也追加进 KV cache。
• TTFT 是 Time To First Token，即从请求到达，到第一个 token 生成出来的时间，主要受 prefill 影响
• TBT 是 Time Between Tokens，即连续两个输出 token 之间的时间，主要受 decode 影响。

User2 的 req2 在 User1 还没生成完时到达，当 User2 的请求到达时，系统会临时暂停或延迟 User1 正在进行的 decode，然后先给 User2 做 prefill。为了把 User2 加入当前批处理，User1 的 decode 被阻塞了一段时间，导致 User1 两个 token 之间的间隔变大，也就是 TBT 被拉长了。这可能违反服务的 TBT SLO。

User2 的 prefill 结束后，系统就可以把 User1 和 User2 的 decode 合并成一个 batch 来执行。

什么是inflight batching

在已有请求还在生成 token 的过程中，系统允许新请求“插队加入”当前服务流程；为了加入新请求，系统会先给新请求做 prefill，然后把它和已有请求一起组成 decode batch 继续生成。

prefill 有没有并行的可能？

如果多个新请求同时到达，系统可以把多个新请求的 prefill 做成一个 prefill batch。

• 通常长 prompt 的 prefill 很容易占满 GPU，因为 prefill 是计算密集型，输入 token 多时会有大量矩阵乘和 attention 计算。论文也说 prefill 的计算需求随输入长度线性增长，而 decode 更偏内存密集。
• 但如果 prompt 很短，单个 prefill 也可能不够大，GPU 利用率未必高。所以实际系统会根据输入长度、batch size、SLO 来调度。

什么是KV cache

KV cache = 每一层 Transformer 中，每个历史 token 的 Key / Value 张量

• KV cache 本身主要占显存；
• 访问 KV cache 会消耗显存带宽；不是像矩阵乘那样主要消耗 SM 算力。 在 Splitwise / LoongServe 这类方法里，一个 GPU 通常既提供显存，也提供计算。假如某个 batch 的 KV cache 太大，必须分布在 2 张 GPU 的显存里，那么系统就不得不把这 2 张 GPU 分给 decode instance。可是 decode 本身可能只需要很少计算，导致这 2 张 GPU 的大量 SM 算力空着。
• (a) Splitwise：静态解耦服务
• (b) LoongServe：动态解耦服务
• (c) Chunked-prefill：分块预填充

现有方案

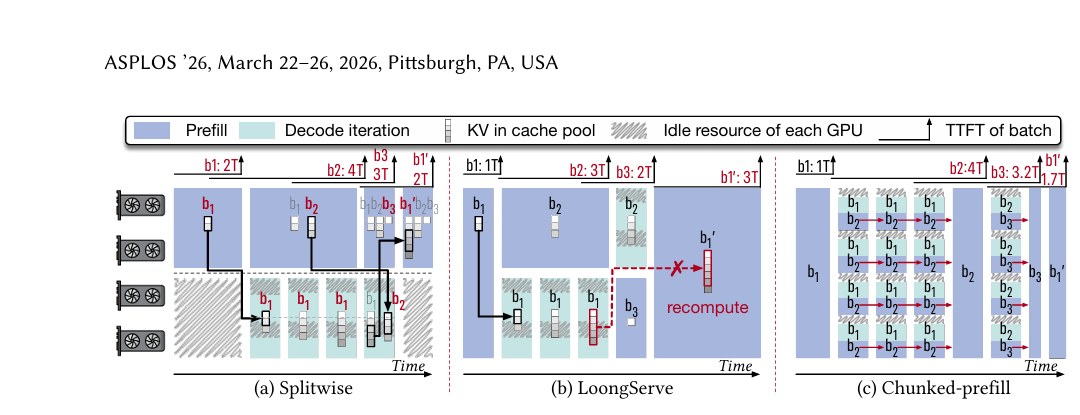

图里有 4 张 GPU，横轴是时间。蓝色是 prefill，浅绿色是 decode iteration，白色小块是 KV cache，斜线阴影是 GPU 空闲资源。图注说明：b1 在 0T 到达，b2 在 1T 到达，b3 在 3T 到达，b1' 在 5T 到达；b1' 是 b1 的后续请求，会复用 b1 的 KV cache。黑色实线箭头表示 KV cache migration，红色虚线叉号表示 recomputation。

Splitwise：静态解耦服务

把 GPU 静态分成两组：一组专门做 prefill；一组专门做 decode 如图中Splitwise 中 prefill instance 和 decode instance 各自静态占用两个 GPU，并各自维护 KV cache pool。

b1 到达 → 在 prefill GPU 上做 prefill prefill 完成 → 把 b1 的 KV cache 迁移到 decode GPU decode GPU 开始为 b1 做 decode

b2 到达 → 仍然在 prefill GPU 上做 prefill 完成后 → 迁移 KV cache 到 decode GPU 再进入 decode

缺点：

• 静态切分导致资源空闲
• KV cache pool 被切小了。4 张 GPU 的显存不能形成一个统一大池子，而是被切成两个较小的池子。

LoongServe：动态解耦服务

根据请求长度和执行阶段，动态调整 GPU 分配。LoongServe 支持在 prefill 和 decode 两个阶段之间动态 GPU partitioning，会根据 sequence length 和 execution phase 扩缩 GPU 资源。

b1 到达 → 用 4 张 GPU 快速 prefill，所以 b1 的 TTFT 比 Splitwise 小 → prefill 结束后，缩成 2 张 GPU 做 decode

缺点

LoongServe 为了避免重复，会立即释放原始 GPU 上的 KV cache，因此 KV cache 只能在单个请求内部从 prefill 复用到 decode，不能跨多轮请求复用。

为什么这里不能复用

Splitwise 里 GPU 被固定分成两组，b1 做完 prefill 后，会把 KV cache 迁移到 decode instance。之后 decode instance 的 GPU 角色不会变，它一直是 decode instance。于是 b1 的 KV cache 可以留在 decode instance 的 cache pool 里，等后续 b1' 来了，如果还没被淘汰，就可以继续复用。 b1 prefill 完成后，把 KV cache 迁移到 decode instance。之后 decode instance 的身份不变，b1 的 KV cache 可以作为 decode cache pool 里的一个 entry 留着，等 b1' 来复用。只有当 cache pool 空间不够、LRU 淘汰时，它才会被 eviction 而loongserve是直接释放，不作为一个可复用的cache维护，用牺牲跨请求 KV cache reuse，换取 GPU 动态分配的灵活性。

Chunked-prefill：分块预填充

不解耦 GPU，而是在同一组 GPU 上，把一个长 prefill 切成很多小块；

• 每个 prefill chunk 和一次 decode iteration 融合执行。
• 为了保证计算等价，每个 chunk 要读取前面所有 chunk 生成的 KV cache。 Chunked-prefill 用 token budget 来限制每次融合执行的总 token 数，这个 token budget 等于 prefill chunk 的新 token 数加上 decode batch 的 token 数。通过限制 token budget，它可以控制 decode latency，帮助满足 TBT SLO。

缺点

token budget 小 → 每次执行很短，TBT 好，但 GPU 吃不饱 token budget 大 → GPU 利用率高，但每次 decode 被拖长，TBT 可能超标 prefill chunk 和 decode iteration 被绑在一起；token budget 小则 GPU 利用率低，大则 TBT 超标；长上下文下会反复访问 KV cache，进一步拖慢

Design

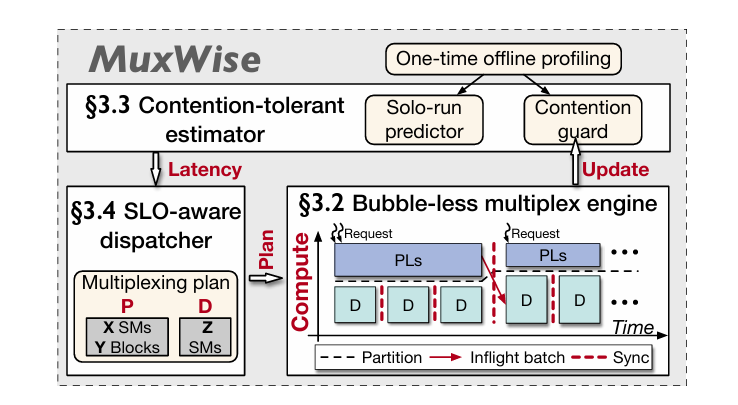

概述

• intra-GPU prefill-decode multiplexing，也就是是 在同一张 GPU 内部 做 prefill/decode 的资源划分。总思想是：
  • 不要把 prefill 和 decode 分到不同 GPU / 不同实例，也不要把 prefill 切 token chunk 和 decode 强行融合；而是在同一张 GPU 内，把一部分 SM 分给 decode，另一部分 SM 分给 prefill，让两者同时跑，并共享同一份显存和 KV cache pool。
• prefill 和 decode 在 GPU 内不同的 SM 上执行；这种方式可以低开销地重配置计算分区，同时让两个阶段共享 GPU memory，从而保持 KV cache pool 高效，并让 prefill/decode 独立执行，避免 SLO 和利用率之间的矛盾。

挑战

虽然把 prefill 和 decode 分到不同 SM 上了，但它们仍然要协调。协调不好，GPU 会空转。

prefill 通常启动慢、执行长，decode iteration 通常短而频繁。两者延迟差异很大，如果直接硬套“两个流并行执行”，很容易一边等另一边，产生 bubble。

只能切 SM，但不能完全切显存带宽、L2、HBM 等共享资源。

decode 本来就是 memory-intensive，如果 prefill 同时大量读写显存，可能会拖慢 decode，导致 TBT SLO 超标。现有空间分区技术主要 partition SM，但对 memory bandwidth 这类共享资源缺少控制，所以可能导致 SLO violation

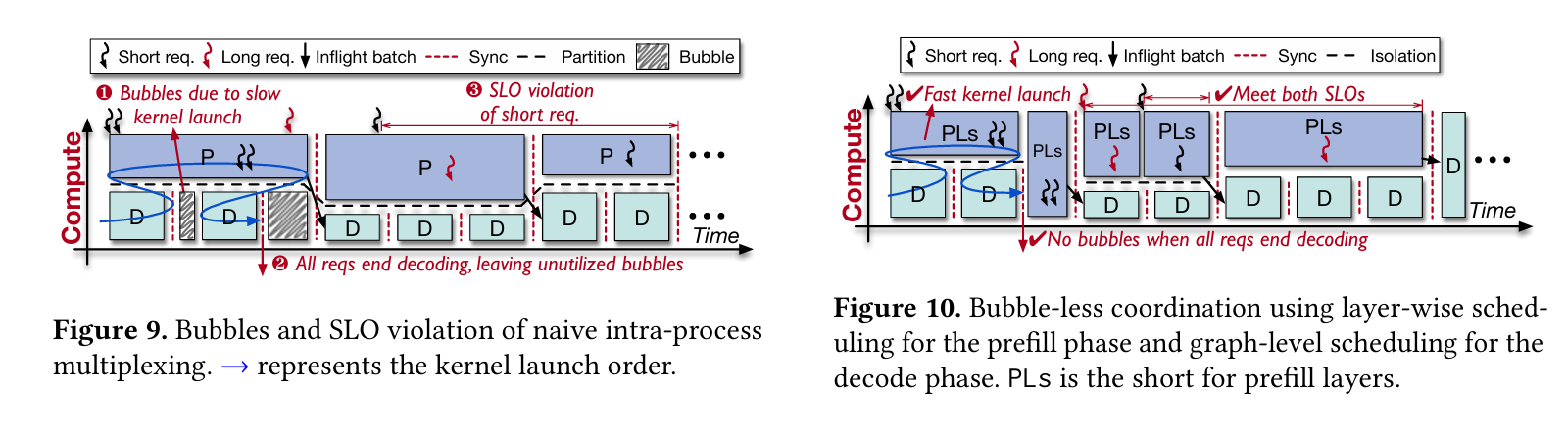

Design 1 无气泡多路复用引擎

不要把 prefill 当成一个完整大阶段来调度，而是把 prefill 按 Transformer layer 拆成更小的 prefill layers，图里写作 PLs。

与按块分割的不同

• Chunked-prefill：沿 token 维度切，把 prompt 切成 token chunk。
• MuxWise layer-wise prefill：沿模型层维度切，把 prefill 拆成 layer-wise execution。

解决两种气泡：

• 预填充启动时间超过解码迭代执行时间时， 下一个解码迭代无法及时启动，并出现GPU气泡。
• 解码批次中的所有请求可能在并发预填充阶段 已经启动时完成token生成。由于GPU执行的不可抢占 特性，已启动的预填充无法被中断以回收计算资源。

对于第一种 气泡，MuxWise可以启动足够的PBs来占用预填充的 计算资源，并在解码阶段完成计算之前及时返回。对于 第二种，MuxWise将后续预填充层的执行切换到解码阶 段终止后的新Green-Context。对于由长请求引起的 SLO违规，逐层执行允许抢占，使短请求能够优先处理， 从而满足两个阶段的SLO目标。重要的是，逐层执行的 开销可以忽略不计，因为大语言模型本质上由多个 Transformer层组成。增加的调度成本在kernel launch和CPU侧的代码执行时间。

笔记

GreenContext 可以理解成一种“在同一进程内切 GPU SM 的机制”。

普通 CUDA 程序里，一个 CUDA stream 里的 kernel 通常会被 GPU 调度到可用 SM 上执行；GreenContext 的作用是让某个 CUDA stream 只绑定到指定的一部分 SM。这样 MuxWise 就可以让：

decode stream → 绑定到一部分 SM
prefill stream → 绑定到另一部分 SM

它和 MIG / MPS 这类进程间隔离不同。MIG/MPS 更像把 GPU 或 GPU 资源切成不同实例/进程，调整不够灵活，还会带来跨进程通信问题；GreenContext 是同一进程内的空间切分，所以 prefill 和 decode 可以共享同一份 GPU memory 和 KV cache pool。论文说 GreenContext 通过把 CUDA streams 绑定到指定 SM 上实现低开销资源调整，重配置只需要一次 stream synchronization，量级是微秒级；并且由于两个阶段在同一进程内，可以共享同一内存空间维护单个 KV cache pool。 在文中 “new Green-Context” 的意思大致是：当 decode 阶段结束、原先给 decode 保留的 SM 不再需要时，MuxWise 可以把后续 prefill layers 切换到新的 SM 分区配置上，让 prefill 用上这些空出来的计算资源，而不是让它们闲着。

Design 2 抗争容忍估计器

用worst-case latency estimate预测decode 这次会不会被 prefill 拖慢，从而 TBT 超标。

• solo-run predictor 预测一个阶段单独跑时的延迟。
• contention guard 则考虑 prefill 和 decode 同时跑时的额外 slowdown。
  • 这个 guard 来自一次性 offline profiling，并且考虑 reused length、input length、output length、decode batch size、partition configuration 这些因素。

可优化？

这里的保守策略估计是否是可以优化为更精细的。如果保守的算法没有计算到各类参数，导致decode提前算完，是否也能造成很多更小的bubble，而不是论文所说的完全没有bubble

Design 3

优先保证解码阶段的SLO达成，并尽可能早地处理预填充阶段。
